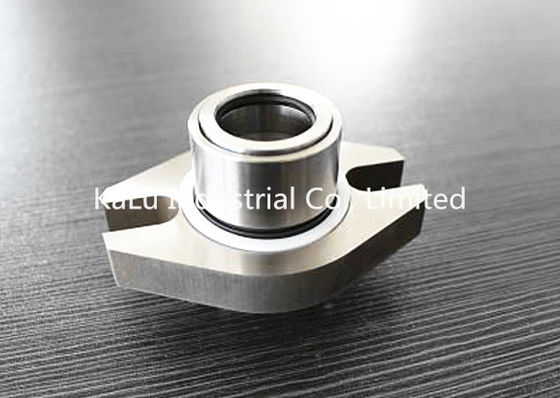

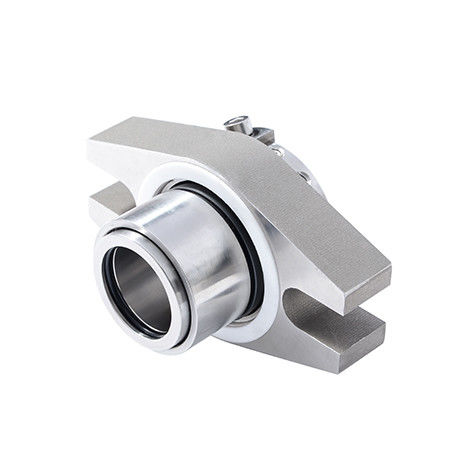

Szczegóły Produktu:
Zapłata:
|
| Rodzaj: | KL-CON | rozmiar: | 1.000 ”do 4.000” (24 mm - 100 mm) |
|---|---|---|---|
| Materiał powierzchni uszczelniających: | Samochód, Sic, Ssic, TC | Słowa kluczowe: | Uszczelnienie mechaniczne AES CON |
| Temperatura: | -20 ℃ ～ 210 ℃ | Nacisk: | 2,5 MPa |
| Kod HS: | 8484200090 | Uszczelnienie mechaniczne: | uszczelnienie kasety |
| Miejsce pochodzenia: | Zhangjiagang, Chiny (kontynent) | Zrównoważony lub niezrównoważony: | zrównoważony |
| Podkreślić: | mechaniczne uszczelnienia pomp,mechaniczne uszczelnienia pomp |
||
Funkcje:
Ciśnienie: ≤2,5 MPa
Prędkość: ≤15 m / s
Temperatura: -20 ℃ ~ 210 ℃
Powierzchnia obrotowa: Carbon / Sic / TC
Pierścień Stat: Sic / TC
Rysunek produktu:
| Rozmiar / metryczny | D5 | D7 | L3 | D9 | D4 | W4 | sol | L1 | L2 | ||
| min | max | min | max | ||||||||
| 24 | 101,6 | 55,6 | 20,7 | 56.1 | 40,0 | 48,0 | 69,9 | 88,9 | 12 | 28,6 | 31,8 |
| 25 | 101,6 | 55,6 | 20,7 | 56.1 | 41,0 | 48,0 | 69,9 | 88,9 | 12 | 28,6 | 31,8 |
| 28 | 104,8 | 58,8 | 20,7 | 59,3 | 44,0 | 50,0 | 73,1 | 92,1 | 12 | 28,6 | 31,8 |
| 30 | 108,0 | 61,9 | 20,7 | 62,4 | 46,0 | 54,0 | 76,2 | 95,3 | 12 | 28,6 | 31,8 |
| 35 | 108,0 | 66,7 | 20,7 | 67,2 | 51,0 | 59,0 | 81,0 | 95,3 | 12 | 28,6 | 31,8 |
| 38 | 114,3 | 71,5 | 22,3 | 72,0 | 57,0 | 62,0 | 85,8 | 101,6 | 12 | 28,6 | 33,4 |
| 40 | 114,3 | 71,5 | 22,3 | 72,0 | 58,0 | 64,0 | 85,8 | 101,6 | 12 | 28,6 | 33,4 |
| 43 | 120,7 | 74,6 | 22,3 | 75,1 | 61,0 | 67,0 | 88,9 | 108,0 | 12 | 28,6 | 33,4 |
| 45 | 127,0 | 77,8 | 23,8 | 78,3 | 63,5 | 69,0 | 92,1 | 114,3 | 12 | 30,2 | 35,0 |
| 48 | 133,4 | 81,0 | 23,8 | 81,5 | 66,7 | 72,0 | 95,3 | 120,7 | 12 | 30,2 | 35,0 |
| 50 | 133,4 | 81,0 | 23,8 | 81,5 | 68,0 | 74,0 | 95,3 | 120,7 | 12 | 30,2 | 35,0 |
| 53 | 139,7 | 84,2 | 25,4 | 84,7 | 71,0 | 77,0 | 101,6 | 123,9 | 16 | 30,2 | 36,5 |
| 55 | 146,1 | 87,3 | 25,4 | 87,8 | 74,0 | 79,0 | 104,8 | 130,2 | 16 | 30,2 | 36,5 |
| 58 | 165,1 | 95,3 | 25,4 | 98,9 | 79,4 | 85,7 | 115,9 | 146,0 | 20 | 30,2 | 36,5 |
| 60 | 165,1 | 95,3 | 25,4 | 98,9 | 79,4 | 85,7 | 115,9 | 146,0 | 20 | 30,2 | 36,5 |
| 63 | 177,8 | 111,2 | 25,4 | 121,2 | 85,8 | 101,6 | 131,8 | 158,7 | 20 | 28,6 | 41,2 |
| 65 | 177,8 | 111,2 | 25,4 | 121,2 | 88,9 | 101,6 | 131,8 | 158,7 | 20 | 28,6 | 41,2 |
| 68 | 177,8 | 111,2 | 25,4 | 121,2 | 92,1 | 101,6 | 131,8 | 158,7 | 20 | 28,6 | 41,2 |
| 70 | 177,8 | 111,2 | 25,4 | 121,2 | 92,1 | 101,6 | 131,8 | 158,7 | 20 | 28,6 | 41,2 |
| 75 | 190,5 | 125,4 | 31,7 | 130,7 | 98,5 | 114,3 | 146,1 | 171,4 | 20 | 30,2 | 50,8 |
| 80 | 190,5 | 125,4 | 31,7 | 130,7 | 101,6 | 114,3 | 146,1 | 171,4 | 20 | 30,2 | 50,8 |
| 85 | 203,2 | 135,0 | 31,7 | 140,2 | 108,0 | 123,8 | 155,6 | 184,1 | 20 | 30,2 | 50,8 |
| 90 | 215,9 | 144,5 | 31,7 | 149,7 | 114,3 | 133,3 | 165,1 | 196,8 | 20 | 30,2 | 50,8 |
| 95 | 215,9 | 144,5 | 31,7 | 149,7 | 117,5 | 133,3 | 165,1 | 196,8 | 20 | 30,2 | 50,8 |
| 100 | 228,6 | 154,0 | 31,7 | 156,1 | 123,9 | 139,7 | 174,7 | 209,5 | 20 | 30,2 | 50,8 |
| Rozmiar / cale | D5 | D7 | L3 | D9 | D4 | W4 | sol | L1 | L2 | ||
| min | max | min | max | ||||||||
| 1.000 | 4.000 | 2.187 | 0,812 | 2,208 | 1,625 | 1,875 | 2,750 | 3.500 | 1/2 | 1.125 | 1.125 |
| 1.125 | 4,125 | 2.312 | 0,812 | 2,333 | 1,750 | 2.000 | 2,875 | 3,625 | 1/2 | 1.125 | 1.125 |
| 1.250 | 4.250 | 2,437 | 0,812 | 2,458 | 1,875 | 2,125 | 3.000 | 3,750 | 1/2 | 1.125 | 1.125 |
| 1,375 | 4.250 | 2,625 | 0,812 | 2,645 | 2.000 | 2.250 | 3,187 | 3,750 | 1/2 | 1.125 | 1.125 |
| 1.500 | 4.500 | 2,812 | 0,875 | 2,833 | 2.250 | 2.500 | 3,375 | 4.000 | 1/2 | 1.125 | 1.312 |
| 1,625 | 4,750 | 2,937 | 0,875 | 2,958 | 2,375 | 2,625 | 3.500 | 4.250 | 1/2 | 1.125 | 1.312 |
| 1,750 | 5.000 | 3.062 | 0,937 | 3.083 | 2.500 | 2,750 | 3,625 | 4.500 | 1/2 | 1.187 | 1,375 |
| 1,875 | 5.250 | 3,187 | 0,937 | 3,207 | 2,625 | 2,875 | 3,750 | 4,750 | 1/2 | 1.187 | 1,375 |
| 2.000 | 5,500 | 3,312 | 1.000 | 3,333 | 2,750 | 3.000 | 4.000 | 4,875 | 5/8 | 1.187 | 1,437 |
| 2,125 | 5,750 | 3,437 | 1.000 | 3,458 | 2,875 | 3,125 | 4,125 | 5.125 | 5/8 | 1.187 | 1,437 |
| 2.250 | 6,500 | 3,750 | 1.000 | 3,895 | 3.000 | 3,375 | 4.562 | 5,750 | 3/4 | 1.187 | 1,437 |
| 2,375 | 6,500 | 3,750 | 1.000 | 3,895 | 3,125 | 3,375 | 4.562 | 5,750 | 3/4 | 1.187 | 1,437 |
| 2.500 | 7.000 | 4,375 | 1.000 | 4,770 | 3,375 | 4.000 | 5,187 | 6.250 | 3/4 | 1.125 | 1,625 |
| 2,625 | 7.000 | 4,375 | 1.000 | 4,770 | 3.500 | 4.000 | 5,187 | 6.250 | 3/4 | 1.125 | 1,625 |
| 2,750 | 7.000 | 4,375 | 1.000 | 4,770 | 3,625 | 4.000 | 5,187 | 6.250 | 3/4 | 1.125 | 1,625 |
| 2,875 | 7,500 | 4,937 | 1.250 | 5.145 | 3,750 | 4.500 | 5,750 | 6,750 | 3/4 | 1.187 | 2.000 |
| 3.000 | 7,500 | 4,937 | 1.250 | 5.145 | 3,875 | 4.500 | 5,750 | 6,750 | 3/4 | 1.187 | 2.000 |
| 3,125 | 7,500 | 4,937 | 1.250 | 5.145 | 4.000 | 4.500 | 5,750 | 6,750 | 3/4 | 1.187 | 2.000 |
| 3,250 | 8.000 | 5.312 | 1.250 | 5,520 | 4,125 | 4,875 | 6.125 | 7,250 | 3/4 | 1.187 | 2.000 |
| 3,375 | 8.000 | 5.312 | 1.250 | 5,520 | 4.250 | 4,875 | 6.125 | 7,250 | 3/4 | 1.187 | 2.000 |
| 3.500 | 8.000 | 5.312 | 1.250 | 5,520 | 4,375 | 4,875 | 6.125 | 7,250 | 3/4 | 1.187 | 2.000 |
| 3,625 | 8,500 | 5,687 | 1.250 | 5,895 | 4.500 | 5.250 | 6,500 | 7,750 | 3/4 | 1.187 | 2.000 |
| 3,750 | 8,500 | 5,687 | 1.250 | 5,895 | 4,625 | 5.250 | 6,500 | 7,750 | 3/4 | 1.187 | 2.000 |
| 3,875 | 8,500 | 5,687 | 1.250 | 5,895 | 4,750 | 5.250 | 6,500 | 7,750 | 3/4 | 1.187 | 2.000 |
| 4.000 | 9.000 | 6.062 | 1.250 | 6.145 | 4,875 | 5,500 | 6,875 | 8.250 | 3/4 | 1.187 | 2.000 |
Workplant:
Mocowanie i stosowanie kierunków uszczelnień mechanicznych
1) Wybierz odpowiednie uszczelnienie mechaniczne, aby dopasować materiały do warunków pracy i wyposażenia maszyny głównej.
2) Odchylenie działania promieniowego dla wału (tulei wału) zainstalowanego uszczelnienia mechanicznego powinno wynosić maksymalnie 0,04 mm
podczas gdy wartość ruchu osiowego wirnika nie może przekraczać 0,1 mm.
3) Pokrywa uszczelnienia (lub pokrywa wału) stacjonarnego pierścienia zainstalowanych uszczelnień mechanicznych, pionowy stopień uszczelnienia
twarz powinna wynosić maksymalnie 0,04 mm.
4) Podczas montażu uszczelnień mechanicznych wał (tuleja wału), komora uszczelnienia, powierzchnia uszczelnienia oraz uszczelnienie mechaniczne
muszą być oczyszczone, aby utrzymać jakikolwiek środek na części uszczelniającej.
5) W przypadku przenoszenia medium o wysokiej lub niskiej temperaturze, z medium łatwym do zapalenia, łatwym do wybuchu.
Należy zastosować odnośne normy dotyczące uszczelnienia mechanicznego, aby podjąć odpowiednie środki, takie jak hartowanie, płukanie, chłodzenie i
filtrowanie.
6) W przypadku zainstalowania uszczelnienia mechanicznego należy wybrać odpowiednie smarowanie. Rozmiar instalacji mechanicznej
pieczęć musi być zagwarantowana w instrukcji montażu.
7) Przed uruchomieniem maszyny hermetyczna komora powinna być wypełniona medium i dobrze nasmarowana. Tarcie suche
co może prowadzić do uszkodzenia szczelności jest surowo zabronione.
Dostawa:
1. Jeśli produkty, które mamy w sklepie, wyślemy je jak najszybciej po otrzymaniu płatności.
2. Jeśli produkty, które zostały spersonalizowane, zakończymy produkcję w określonym czasie i wyślemy ją po raz pierwszy.
3. Możemy również wysłać na podstawie rachunku dostawy, jeśli chcesz.
4. We have a variety of ways to send goods, usually DHL, Fedex, TNT, UPS will be normal ways. 4. Mamy różne sposoby wysyłania towarów, zwykle DHL, Fedex, TNT, UPS będą normalnymi sposobami. If you require use of a courier, please inform us in advance. Jeśli potrzebujesz skorzystać z usług kuriera, poinformuj nas wcześniej.
Jaki produkt dostarczamy?
Projektujemy i produkujemy uszczelnienia mechaniczne, zapewniamy doradztwo w zakresie problemu uszczelnienia i serwis naprawczy.
Spring pusher seals,Rubber bellow mechanical seals,PTFE bellow mechanical seal,Metal Bellow Seals,Cartridge Seals,Mixer & Agitator seals, Dry Gas Seals; Sprężynowe uszczelnienia popychacza, gumowe uszczelnienia mechaniczne, uszczelnienie mechaniczne z PTFE, metalowe uszczelnienia, uszczelnienia nabojowe, mieszacze i mieszadła, uszczelnienia suchego gazu; Spare parts with material silicon carbide, Tungsten carbide, Carbon ,Ceramic,rubber,O-rings and stainless steel parts... Części zamienne z materiału węglik krzemu, węglik wolframu, węgiel, ceramika, guma, o-ringi i części ze stali nierdzewnej ...
